基本的液環真空泵成套系統工作流程如圖:
成套液環真空機組基本的工作原理:
被抽氣體從吸氣口進入液環真空泵,經液環真空泵壓縮后與部分工作液一起進入氣液分離器,在氣液他離器內氣液兩相得到分離,氣體從排氣口排出,工作液經換熱器被液環泵吸入進行循環使用。
液環泵在工作過程中會產生熱量,主要熱量包括:真空泵的無效功率、吸入氣體溫度較高帶來的熱量、吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。
換熱器的主要作用是通過冷卻水冷卻工作液,使工作液溫度保持在合理的范圍之內。
設備組成:

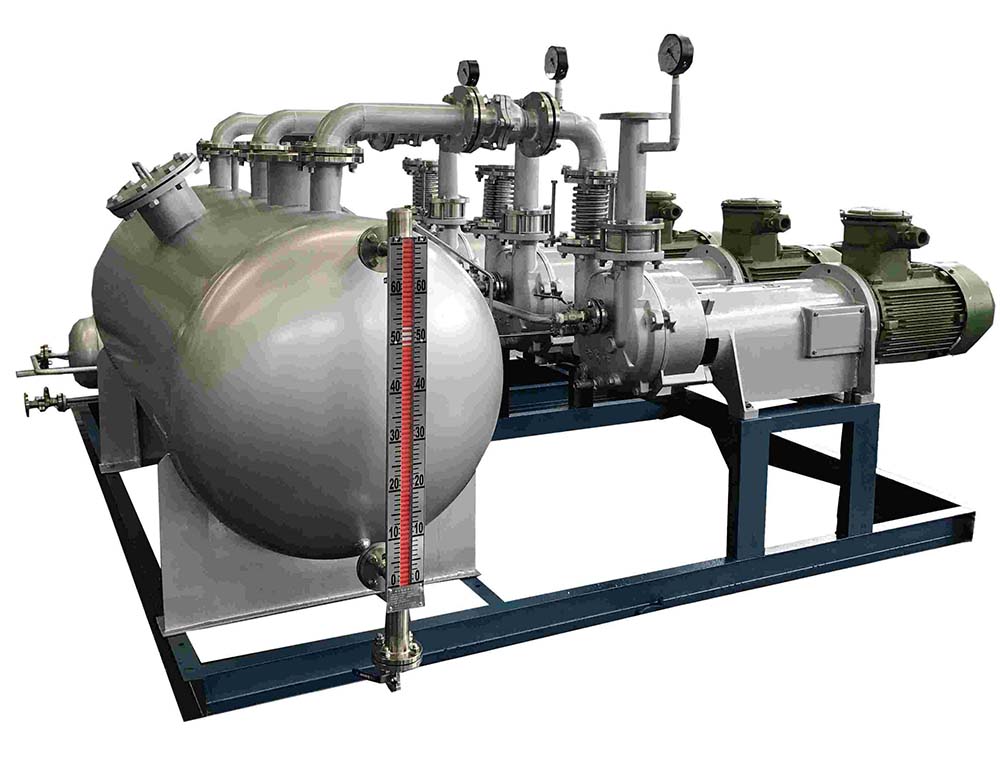

液環真空泵閉路循環系統主要部件包括:
◆液環真空泵
◆氣液分離器
◆換熱器
◆共用底座
◆內部管線
