液環真空泵閉路循環系統

返回列表 來源:新安江 瀏覽:- 發布日期:2018-08-24 08:10:04【

液環真空泵概述

液環式真空泵因其工作原理及結構上的特點使其在化工、制藥等行業得到了廣泛應用。

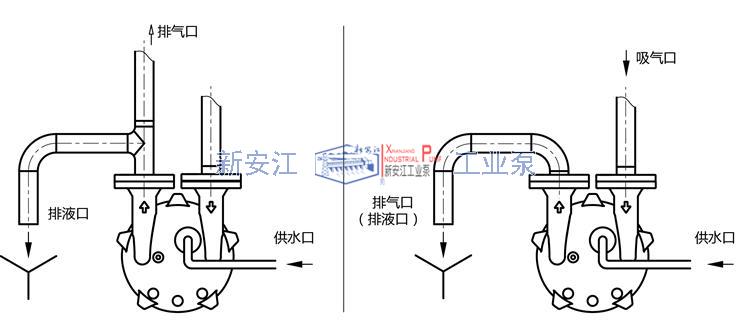

    在正常的應用中,液環真空泵的工作液多采用直排方式,如圖1所示:



液環真空泵工作液供應及排放示意圖


1  一般的液環真空泵工作液供應及排放示意圖

  • 水環真空泵排出的水進入大的循環水池或直接排走。

    這種供水及排水方式連接方便,使用簡單,在實際應用中被較多的采用。

  • 但是如果被抽除的介質中含用有機溶劑、有毒物質等時,按圖1所示的使用方法存在以下缺點:

  1. 1、因液環泵在抽除氣體時,被抽氣體與工作液混合,排水口排出的水中會含有部分有機溶劑、有毒物質,因水的排放量在,水的排放對環保造成很大壓力。

  2. 2、含有有機溶劑、有毒物質的水會釋放出有害氣體,加重了對環境的污染。

  3. 被抽除的有機溶劑不易回收而被浪費掉。

  • 3、鑒于以上問題,越來越多的化工、制藥企業采用了液環式真空泵閉路循環系統。



  • 液環真空泵的主要特點

    液環式真空泵閉路循環系統主要有以下特點:

  1. 1、機組作為成套設備供貨,包括氣液分離器、換熱器、底座、內部管線等附件,更利于用戶的安裝,可大縮短用戶的安裝周期。

  2. 2、工作液可采用水或各種化工溶劑等循環使用,大大減小了化工行業對環境的污染。

  3. 如采用所抽除介質作為工作液時,可回收所抽除的介質。

3、2BW系列液環泵閉路循環系統可根據用戶的入口條件、冷卻水條件、排氣口的條件等進行設計,可按需定制。


液環真空泵原理

基本的2BW系列液環真空泵閉路循環系統如圖2


液環真空泵成套系統工作流程圖

2  液環真空泵閉路循環系統基本流程圖


被抽氣體從吸氣口進入液環真空泵,經液環真空泵壓縮后與部分工作液一起進入氣液分離器,在氣液他離器內氣液兩相得到分離,氣體從排氣口排出,工作液經換熱器被液環泵吸入進行循環使用。

液環泵在工作過程中會產生熱量,主要熱量包括:真空泵的無效功率、吸入氣體溫度較高帶來的熱量、吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。換熱器的主要作用是通過冷卻水冷卻工作液,使工作液溫度保持在合理的范圍之內。


液環真空泵設備組成

液環真空泵閉路循環系統一般應包括:

◆氣液分離器

◆換熱器

◆共用底座

◆內部管線


液環真空泵閉路循環系統主要性能參數

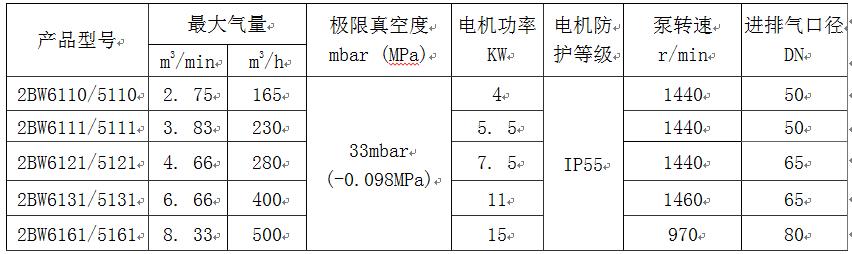

液環真空泵閉路循環系統主要技術性能規格表
