現今,在一些工廠的車間中都會有循環的供水設備,這些設備中有一個共同的部件,即立式管道泵,尤其是在化工廠、污水處理環節等出現循環供水設備的行業。
管道泵是單吸單級或多級離心泵的一種,屬立式結構,因其進出口在同一直線上,且進出口口徑相同,仿似一段管道,可安裝在管道的任何位置故取名為管道泵(又名增壓泵)。
結構特點:為單吸單級離心泵,進出口相同并在同一直線上,和軸中心線成直交,為立式泵。
以新安江牌塑料管道泵為例

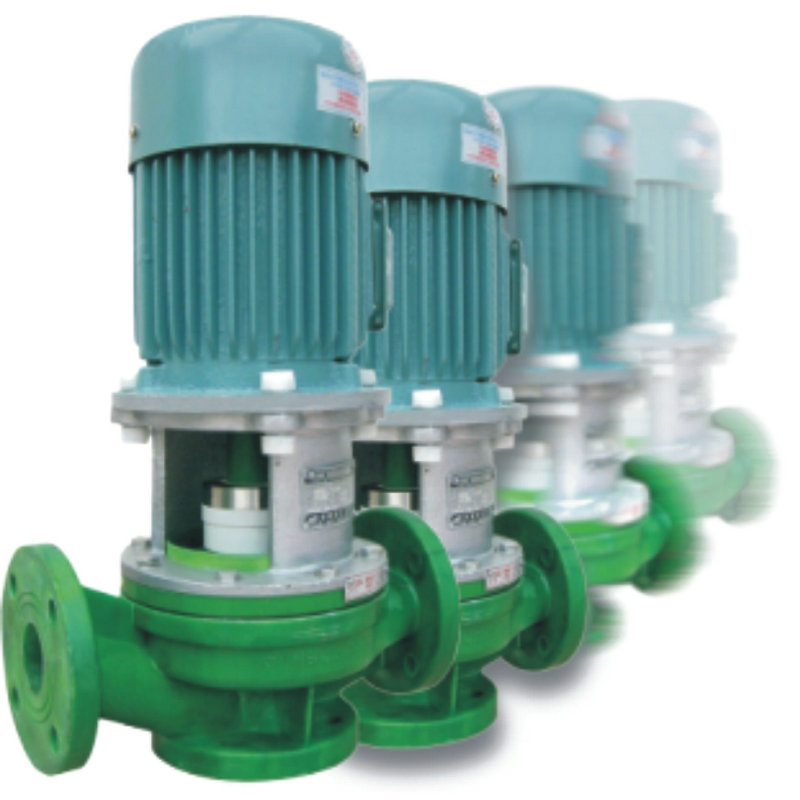

新安江牌FPL耐腐節能管道泵,是采用聚偏二氟乙烯PVDF,增強聚丙烯 (RPP)一次注塑成型。
特點:
該管道為立式結構,進出口口徑相同,且位于同一中心線上??上耖y門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。也可根據管路的布置的要求采用泵的豎式和橫式安裝。
適用用途:
耐腐蝕性能強,耐一般酸堿鹽類,廣泛應用于化工管道輸送。
型號參數:
型號
25FV/PL-11
4
11
2900
46
5
25
25
0.55
40FV/PL-18
12
18
2900
54.43
6
40
40
1.5
40FV/PL-25
18
25
2900
55.63
6
40
40
3
50FV/PL-22
18
22
2900
51.74
6
50
50
2.2
50FV/PL-28
25
28
2900
53.63
6
50
50
4
產品參數:
性能數據 流量范圍 4-22m³/h
揚程范圍 11-28m
介質溫度 -20℃<T<+100℃
環境溫度 不超過40℃
最高工作壓力 5-6m
電機數據 配套功率 0.55-4KW
電壓 380V
頻率 50-60HZ
轉數 2900/r/min
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 工程塑料
泵軸 45鋼
機械密封 石墨、碳化鎢、碳化硅
