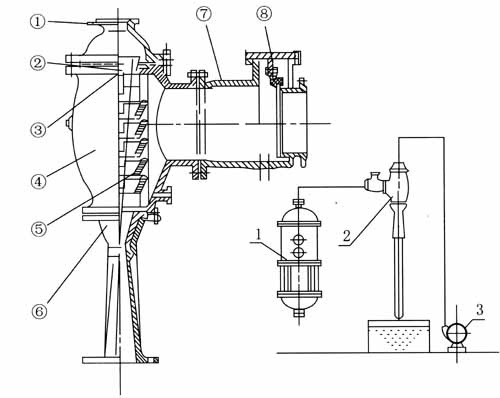

水噴射真空泵結構組成:
水噴射真空泵由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成,
噴咀用不銹鋼制造,座板由優質鋼加工,其余零件則系鑄鐵鑄造。
水噴射真空泵結構特點:
1、噴咀 采用多噴咀的結構形式,以便得到較大的水-汽接觸面積,有利于熱交換的進行,獲得較好的真空效果。
2、噴咀座板加工精密,精度較高,以便噴射水流準確地聚集在同一的焦點。
3、導向盤用于減慢蒸汽(或空氣)的流速,使蒸氣均勻地導入器室以免噴射水流偏斜,降低抽射效能。
水噴射真空泵優點:
(1)水力噴射體積小、重量輕、結構緊湊。
(2)效能高,耗電量低于真空系統
(3)操作簡便,維修方便。
水噴射真空泵整個裝置結構緊湊精密,強度亦較高,用于真空蒸發系統中,由于能把冷凝器的冷凝作用與與真空泵的抽氣作用合并在一個設備中,
大大地簡化了工藝流程,比原來用真空泵與舊式冷凝器的裝置,可以節省去真空泵、冷凝器、分水器等設備。
