羅茨真空機組概述:
新安江牌羅茨-水噴射泵(水環泵)真空機組,是以羅茨真空泵(又名機械增壓泵)為主泵,以水噴射泵或水環泵為前級泵,通過電接點真空表、
電接點壓力表來實現羅茨真空泵的自動啟閉,以達到自動保護整套機組的真空獲得設備。
它具有真空度高、抽氣速度快、使用壽命長、安全性好、結構簡單、易損件少、高效節能等特點。
該機組采用RPP材料水噴射泵或防腐型水環式真空泵作為前級泵,所以它還特別適用于抽除含有較多冷凝性氣體(如水蒸汽)以及有一定腐蝕性氣體,
該機組廣泛應用于低溫干燥、脫水、蒸發、減壓精餾、結晶等工藝流程。
羅茨真空機組結構組成:
JZJP、JZJS型機組主要是由羅茨泵、水噴射泵(水環泵)、電源控制箱、電接點壓力表(真空表)、大氣噴射泵(主要配置于羅茨-水環真空泵)、
機架、管道、閥門等部分組成,JZJP、JZJS三級機組的泵部分是由兩臺羅茨真空泵和一臺水噴射真空泵(水環泵)三級串聯而成,
其中水噴射(水環泵)叫做前級泵,與被抽容器相聯接的羅茨泵真空泵叫做主級泵,與前級泵和主級泵相聯的一級羅茨真空泵叫做中間泵,
如果去掉中間級羅茨真空泵就構成JZJP、JZJS二級機組。
三級機組的極限真空要比二級機組的極限真空提高一個數量級可達到25Pa或更高。

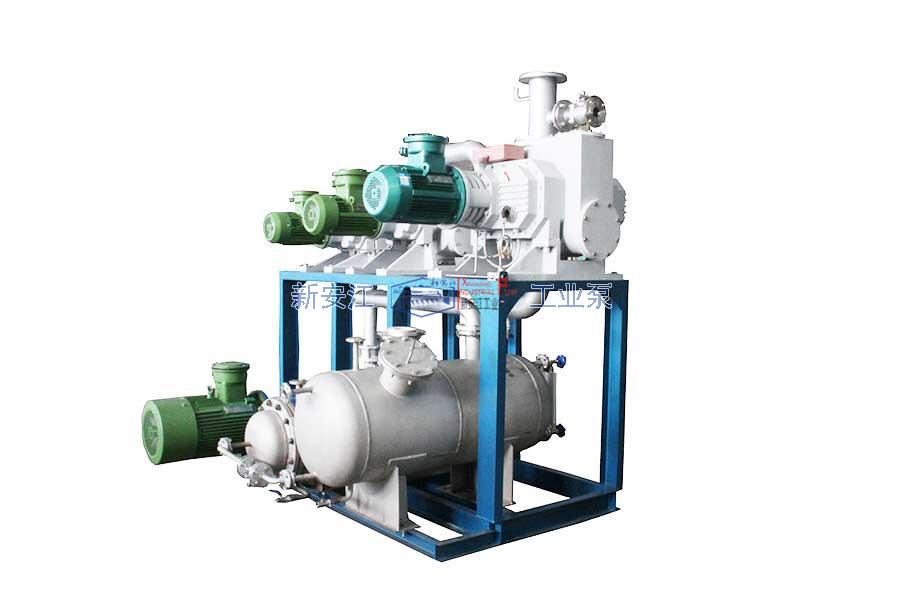

羅茨水環式真空機組實物圖
