液環式真空泵工作原理

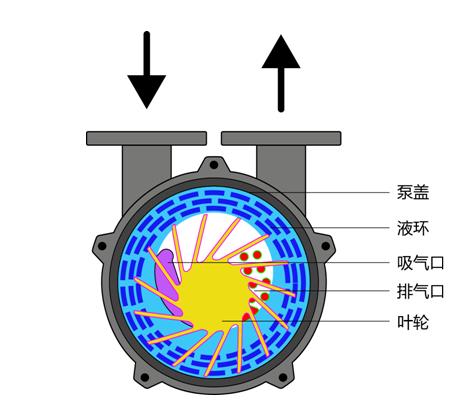

液環真空泵工作原理圖
如圖所示,葉輪偏心地安裝在泵體內,起動時向泵內注入一定高度的工作液(一般為水),
當葉輪按圖示方向順時針旋轉時,工作液受離心力的作用在泵體內壁形成一旋轉的封閉液環,
液環下部內表面與輪轂相切,液環的上部內表面剛好與葉片頂端接觸。
此時葉輪輪轂與液環之間形成一個月牙形空間,而這一空間又被葉輪葉片分成與葉片數目相等的若干個小腔。
葉輪每旋轉一周,葉片間空間(小腔)吸、排氣一次,若干小腔不停地工作,如此往復,泵就連續不斷地抽吸或送氣體。
如果以葉輪的下部0°為起點,那么葉輪在旋轉前180°時小腔的容積由小變大,且與端蓋上的吸氣口相通,
其空間內的氣體壓力降低,此時氣體被吸入,當吸氣終了時小腔則與吸氣口隔絕;
當葉輪在180°到 360°的旋轉過程中,
液環內表面漸漸與輪轂靠近,小腔由大變小,其空間內氣體壓力升高,高于排氣口壓力時,當小腔與排氣口相通時,氣體被排出。
由于在工作過程中,做功產生熱量,會使工作液環發熱,同時一部分液體(水)和氣體一起被排走。
因此,在工作過程中,必須不斷地給泵供液(水),以冷卻和補充泵內消耗的液體(水),滿足泵的工作要求。
