概述

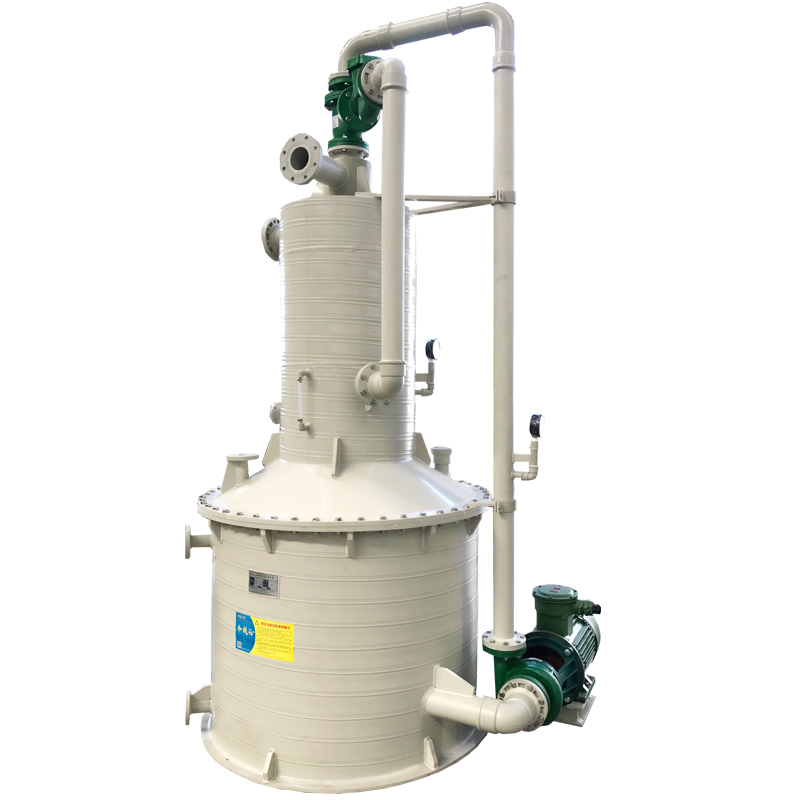

JL-RPP系列環保型水噴射成套真空機組是我公司自行研制設計開發的全新一代真空設備。以水噴射真空泵為真空產生元件，并與石墨改性聚丙烯列管和盤管進行優化組合，能對進氣源在進水噴射真空泵前進行冷凝，以減少真空泵的負荷。以及對循環液進行全 面冷卻，降低了系統對冷卻水的依賴性，能保持適宜的溫度下運行，保障水噴射真空泵的使用性能達到佳狀態，做到基本無廢水排放以及廢氣集中處理的特點。其設備過流部件全部采用全塑結構，可抽腐蝕性氣體，與羅茨真空泵、蒸汽噴射泵串聯，真空度更高。
應用
廣泛應用于化工、制藥、農藥、食品、冶金、環保等行業的真空吸收、真空過濾、真空干燥、真空輸送、真空增氧、真空除氧等工藝過程。
設備特點
一、抽入的氣體先進入石墨列管冷凝器，可對被抽介質進行冷凝，減少水噴射真空泵的抽氣負荷；
二、水噴射真空泵循環液經過石墨盤管冷卻后，能保持在適宜的溫度下運行，保障水噴射真空泵的使用性能達到佳狀態；
三、環保型水噴射真空機組大大降低了循環水箱對補水的要求，基本能做到無廢水排放；
四、介質的廢氣經除沫器后，液體回到循環儲液罐，廢氣進入處理系統；
五、環保型機組冷凝列管和冷卻盤管均采用石墨改性聚丙烯材料，離心泵為全塑聚丙烯材質結構，具有優良的耐腐蝕性能。

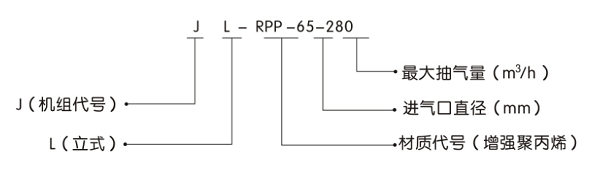

型號說明
成套型號規格及技術參數
| 型號 |
JL-RPP-
54-90 |
JL-RPP-
54-180 |
JL-RPP-
65-280 |
JL-RPP-
80-360 |
JL-RPP-
80-500 |
|
極限真空度
（MPa） |
-0.098 | -0.098 | -0.098 | -0.098 | -0.098 |
|
最大抽氣量
（m³/h） |
90 | 180 | 280 | 360 | 360 |
| 配套離心泵 | 65FP(D)-28 | 80FP(D)-30 | 80FP(D)-32 | 100FP(D)-20 | 100FP(D)-32 |
|
離心泵功率
（kw） |
4 | 5.5 | 7.5 | 11 | 15 |
|
冷凝器面積
（㎡） |
2 | 4.5 | 4.5 | 5 | 5 |
|
冷卻器面積
（㎡） |
3 | 5 | 5 | 5 | 5 |
| 冷卻介質 | 冷卻鹽水 | 冷卻鹽水 | 冷卻鹽水 | 冷卻鹽水 | 冷卻鹽水 |
| 冷卻水壓力 | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa | ≤0.2MPa |
|
循環水溫度
（≤℃） |
35 | 35 | 35 | 35 | 35 |
|
冷卻水口徑
（DN） |
25 | 25 | 25 | 25 | 25 |
|
進氣口口徑
（DN） |
50 | 65 | 80 | 100 | 100 |
|
排氣口口徑
（DN） |
50 | 80 | 100 | 100 | 125 |
|
機組外形尺寸
（mm） |
1500*1000*
2800 |
1550*1250*
3000 |
1550*1250*
3000 |
1800*1450*
3200 |
1800*1450*
3200 |
| 注：表內性能為氣體溫度20℃，大氣壓為760mmHg，氣體相抵濕度70%，水循環溫度為15℃時的性能；抽氣速率容差±10%。 | |||||
