隨著真空應用的發展,真空泵的種類多種多樣,供應與需求不斷增長。
在冶金、化工、食品、電子鍍膜等行業,被廣泛使用。
依據其工作原理,真空泵可分為 氣體捕集泵 和 氣體傳輸泵 。

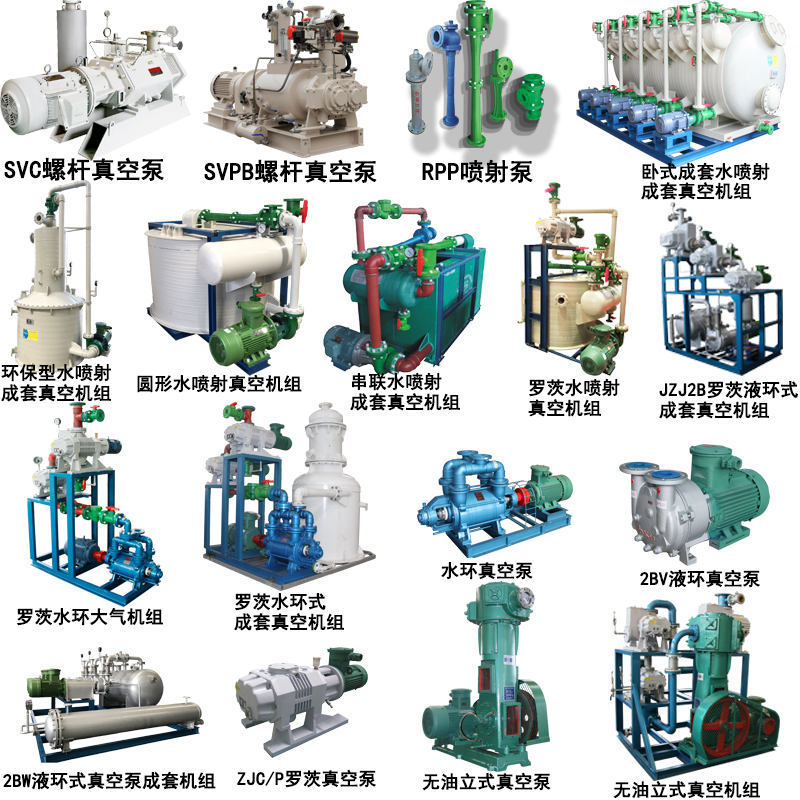

小編總結了幾類真空泵:
1. 螺桿真空泵(SVC/SVPB系列)
2. 水噴射真空泵/大氣噴射泵/蒸汽噴射泵(RPP系列)
3. 水噴射成套真空機組(RPP/PPH系列)/汽水串聯水噴射成套真空機組(RPP系列)/羅茨水噴射成套真空機組(FJZJP系列)
4. 水環式真空泵(FSK系列)
5. 羅茨水環式成套真空機組(FJZJS系列)/羅茨大氣水環式成套真空機組(FJZJS系列)
6. 液環真空泵(2BV系列)
7. 液環真空機組(2BW系列)/羅茨液環式成套真空機組(JZJ2B系列)
8. 羅茨真空泵(ZJC/P系列)
9. 無油立式真空泵(WLW系列)
10. 羅茨無油立式成套真空機組(JZJWLW系列)
……………………………………………………………………………………………………………………………………………………
一 、
螺 桿 真 空 泵
( S V C / S V P B 系 列 )
螺桿真空泵是利用一對螺桿,
在泵殼中作同步高速反向旋轉
而產生的吸氣和排氣作用的抽氣設備,
它是油封式真空泵的更新?lián)Q代產品,
能抽除含有大量水蒸汽及少量粉塵的氣體場合。

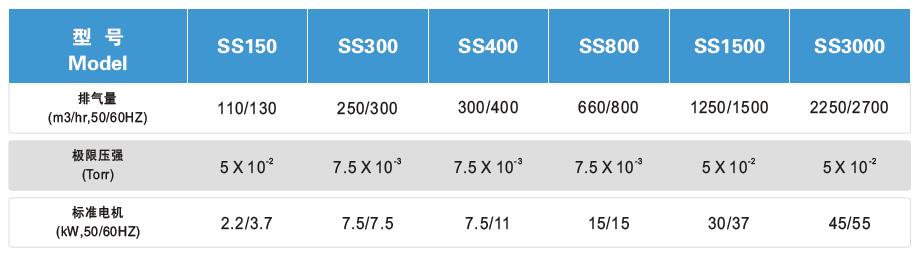

1.SVC系列螺桿真空泵:

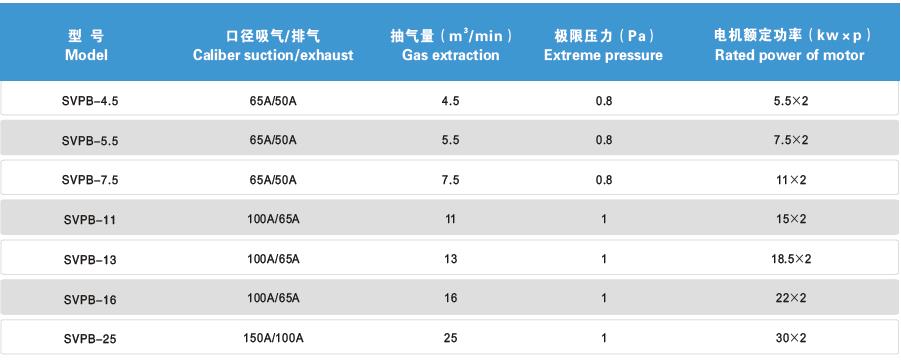

2. SVPB系列螺桿真空泵:
二 、
水 噴 射 真 空 泵 / 大 氣 噴 射 泵 / 蒸 汽 噴 射 泵
( R P P 系 列 )
水噴射真空泵是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。
RPP水噴射真空泵是新安江工業泵有限公司自行研制的專利產品,
采用增強聚丙烯塑料一次成型。
該泵可抽溫度在150℃內的腐蝕性氣體,
與蒸汽噴射泵串聯使用,真空度更高。
相比大多數同類型產品,使用壽命更長、排氣量更大、真空度更高
結構特點:
1、噴咀采用多噴咀的結構形式,
以便得到較大的水汽接觸面積,有利于熱交換的進行,獲得較好的真空效果。
2、噴咀座板加工精密,精度較高,
以便噴射水流準確地聚集在同一的焦點。
3、導向盤用于減慢蒸汽(或空氣)的流速,
使蒸氣均勻地導入器室以免噴射水流偏斜,降低抽射效能。
三 、
水 噴 射 成 套 真 空 機 組( R P P / P P H 系 列 )
汽 水 串 聯 水 噴 射 成 套 真 空 機 組( R P P 系 列 )
羅 茨 水 噴 射 成 套 真 空 機 組( F J Z J P 系 列 )
新安江牌汽水串聯水噴射成套真空機組(RPP水噴射真空機組)
由水噴射成套機組及多臺防腐蒸汽噴射泵等部件組成。
用途:
廣泛應用于化工、制藥、紡織、食品、冶金、環保、實驗室等行業中的
真空吸收、過濾、濃縮、干燥、結晶、輸送、除氧真空增氧等工藝過程。
特點:
真空度高,安裝方便,排氣量大,防腐無毒。
四 、
水 環 式 真 空 泵( F S K 系 列 )
新安江牌IIFSK/2FSK系列耐腐蝕水環式真空泵
是由我公司自行獨立開發的新一代專利產品,專利號:ZL200420090107.1。
該產品集耐腐蝕材料、高真空等技術于一體,
產品具有耐腐蝕性能強、極限真空度高、排氣量大等特點。
用途:
FSK系列耐腐蝕水環式真空泵
可用于抽送不含固體顆粒的腐蝕性氣體,
廣泛應用于輕功、化工、食品、紡織、石油化工、冶金、制藥等行業。
在具體使用中,
水環泵經常被用于真空干燥、真空送料、負壓除塵、蒸餾過濾、真空結晶等工藝。
五 、
羅 茨 水 環 式 成 套 真 空 機 組( F J Z J S 系 列 )
羅 茨 大 氣 水 環 式 成 套 真 空 機 組( F J Z J S 系 列 )
FJZJS系列防腐型羅茨水環式成套真空機組
是由羅茨泵(又稱機械增壓泵)為主泵(包括中間),
水環泵為前級泵組成的機組。
特點:
產品極限真空度高
(一級羅茨泵極限真空可達150Pa,
二級羅茨極限真空可達25Pa,
三級羅茨極限真空可達1Pa)。
并可按用戶要求另行設計多級成套機組,以適應更高使用領域。
有防腐型和不防腐型可供選擇。
用途:
該產品可用于抽送空氣、不含固體顆粒的腐蝕性氣體,
亦可用于真空輸送各種懸浮顆?;蚪Y(jié)晶的
有機或無機酸液(除次氯酸、氫氟酸除外),
以便在密閉容器中獲得較高真空。
六 、
液 環 真 空 泵
(2 B V 系 列 )
新安江牌2BV系列液環真空泵,
是我公司開發的新一代節能型產品,
其以出色的性能及眾多優點可取代同性能的SK、2SK系列水環真空泵
及W、WY、WL系列往復真空泵。
特點:
1. 機泵直聯設計,節省空間,易于安裝。
2. 采用機械密封作為標準配置,不泄露,維護簡便。
3. 運行平穩,低噪音。
4. 獨特的柔性排氣口設計,不會產生過壓縮,保障了2BV在其性能范圍內的效率。
5. 2BV系列全部設有氣蝕保護保護管接口,如在極限壓力下工作,開啟氣蝕保護管接口可在一定限度內保障吸氣效果的情況下消除氣蝕聲,并對泵進行保護。
6. 所有零部件經數控車床精密加工,采用國內質優機械密封。
7. 由于在工作過程中,氣體的壓縮過程是等溫的,所以在壓縮和抽吸易燃易爆氣體時,不易發生爆炸,所以其應用更加廣泛。
七 、
液 環 真 空 機 組( 2 B W 系 列 )
羅 茨 液 環 式 成 套 真 空 機 組( J Z J 2 B 系 列 )
JZJ2B系列羅茨水環機組(羅茨水環真空機組)
是由ZJ型羅茨泵作為主抽泵,
2BV系列水環泵或羅茨水環機組作為前級泵組成的抽氣機組。
它除了可以用來抽除一般氣體外,
還可以抽吸含有水分、有機溶劑或少量灰塵的氣體。
與一般機械真空泵相比,不怕油污染,不怕水氣及微塵,
而與一般的水環式真空泵相比,
具有真空度高以及在高真空度工況下抽速大的特點。
八 、
羅 茨 真 空 泵
( Z J C / P 系 列 )
新安江牌ZJC/ZJP系列羅茨真空泵,
是一種容積式真空泵,
它是利用一對8字形轉子在泵殼中保持一定的間隙
作等速反向旋轉而產生吸氣和排氣的運作。
特點:
ZJC/ZJP羅茨真空泵的優點,
是在較低入口壓力時對具有較高的抽氣速率,
但它不能單獨使用,必須有一臺前級真空泵串聯,
待被抽系統中的壓力被前級真空泵抽到羅茨真空泵允許入口時,
羅茨真空泵才能開始工作,
并且在一般情況下,
羅茨真空泵不允許高壓差時工作,否則將會過載和過熱而損壞,
因此使用羅茨真空泵時必須合理地選用前級泵。安裝必要的保護設備。
特別需要指出,
當羅茨泵經過防腐處理后,
它的前級泵采用水噴射真空泵或防腐型水環式真空泵,
能抽除有大量水蒸氣的腐蝕性氣體。
九 、
無 油 立 式 真 空 泵
( W L W 系 列 )
新安江牌WLW為無油立式真空泵,
是我公司開發且不斷改進的成熟產品,
其主要優點是可以取代W型臥式往復式真空泵的理想產品之一。
特點:
節能節水,節省占地面積。
無油潤滑,可獲潔凈真空,并利用尾氣的潔凈回收。
氣閥徑向裝置,使用壽命長。
震動小,噪音低。
外形簡潔美觀,操作、維修方便、運行成本低。
適用用途:
廣泛用于制藥、化工、食品等行業的
真空輸送料、提煉、蒸餾、濃縮、真空包裝、干燥、氣體分析、尾氣回收等場合。
十 、
羅 茨 無 油 立 式 成 套 真 空 機 組
( J Z J W L W 系 列 )
JZJWLW系列羅茨無油立式成套真空機組
由ZJC型羅茨泵為主泵,
無油立式真空泵為前級泵組成的抽氣系統,
是新世紀真空工業的動向,
為我公司與客戶共同追求環保、高效、可回收目標而設計。
特點:
該機組可獲得150Pa以上高真空,
且在高真空狀態下抽速降幅小,可在排氣口安裝尾氣收集裝置,
收集無法冷凝和無壓縮凝固的氣體,
如:環戌二烯、苯、甲苯、醇類等由其低沸點難收集而常為誤排照成環境污染。
具有節能、低噪音、低返修率等特點。
用途:
廣泛用于制藥、化工、食品等行業的
真空輸送料、提煉、蒸餾、濃縮、真空包裝、干燥、氣體分析、尾氣回收等場合。
