水噴射真空泵簡介:
水噴射真空泵是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。
水噴射真空泵原理:
利用一定壓力的水流通過對稱均布成一定側斜度的噴出,聚合在一個焦點上。
由于噴射水流速度較高,于是周圍形成負壓使器室內產生真空。
由于二次蒸汽與噴射水流直接接觸,進行熱交換,絕大部分的蒸汽凝結成水,少量未被冷凝的蒸汽與不凝結的氣體
也由于與高速噴射的水流互相摩擦,混合與擠壓,通過擴壓管被排除,使器室內形成更高的真空。
水噴射真空泵結構圖:
①器蓋 ②噴咀座板 ③噴 咀 ④器體 ⑤導向蓋盤 ⑥擴散管 ⑦止逆閥閥體 ⑧閥板
水噴射真空泵它可單獨使用,也可用為增壓泵、擴散泵、分子泵的前級泵、維持泵。
廣泛適用于食品、科研、醫療、 電子、化工、醫藥等行業

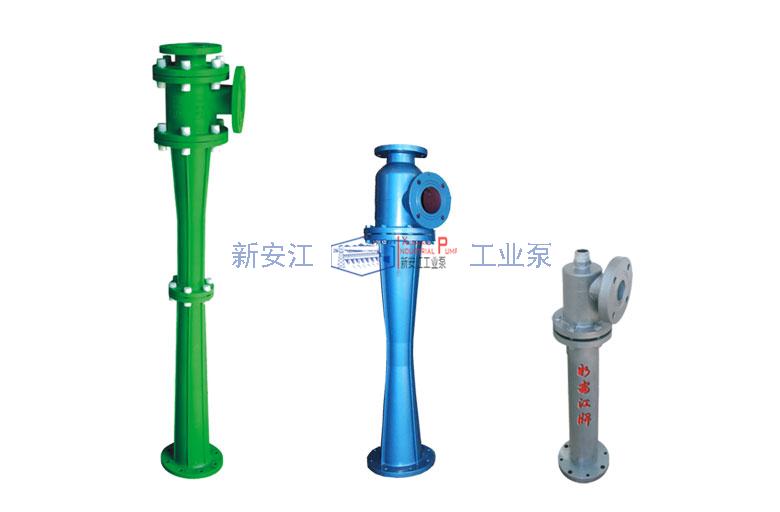

水噴射真空泵實物圖:
