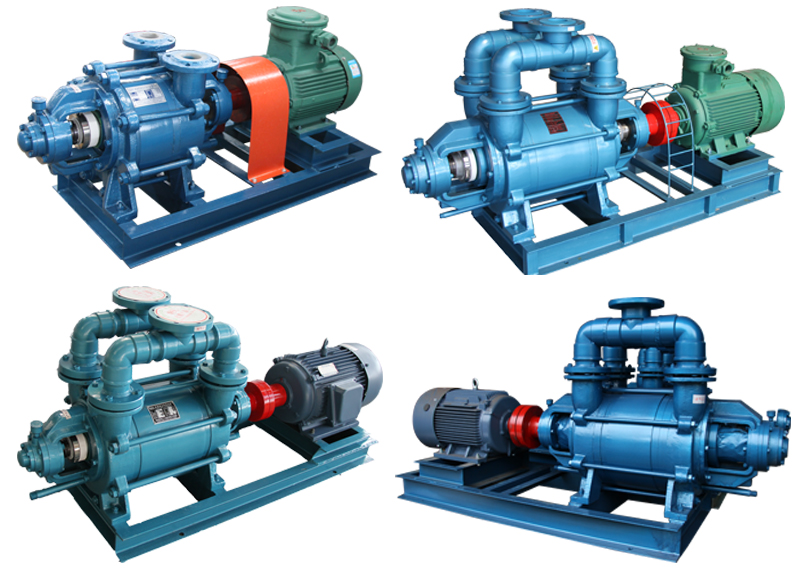

新安江牌IIFSK/2FSK系列耐腐蝕水環式真空泵是由我公司(杭州新安江工業泵有限公司)自行獨立開發的新一代專利產品,專利號:ZL200420090107.1。
該產品集耐腐蝕材料、高真空等技術于一體,產品具有耐腐蝕性能強、極限真空度高、排氣量大等特點。
該泵廣泛用于食品、石油、化工、制藥、冶金工業及電子領域的真空蒸發,過濾,干燥,濃縮,蒸餾及真空結晶等工藝過程??捎糜诔樗透鞣N氣及不含固體顆粒的腐蝕性氣體。
通常水環式真空泵的型號表示為
II FSK - 8的形式,其中各個參數意義如下:
II——第二代水環泵
F——表示耐腐蝕
SK——水環式真空泵
8——最大抽氣量(m³/min)
型號 | 最大抽氣量(m3/min) | 極限真空度 |
功率
(kw)
|
轉速 (r/min) | 耗水量 (L/min) | 進/出口直徑 | |
Mpa | mmHg | ||||||
II FSK-1.5 | 1.6 | 0.098 | 735 | 3 | 1440 | 8 | 65/65 |
II FSK-2 | 2.76 | 0.098 | 735 | 4 | 1440 | 9 | 65/65 |
II FSK-3 | 3.85 | 0.098 | 735 | 5.5 | 1440 | 12 | 65/65 |
II FSK-4 | 4.68 | 0.098 | 735 | 7.5 | 1440 | 15 | 65/65 |
II FSK-6 | 6.1 | 0.098 | 735 | 11 | 1440 | 20 | 80/80 |
II FSK-8 | 7.8 | 0.098 | 735 | 15 | 1440 | 24.5 | 80/80 |
II FSK-12 | 12.6 | 0.098 | 735 | 22 | 970 | 26 | 125/125 |
II FSK-16 | 16.8 | 0.098 | 735 | 30 | 970 | 34 | 150/150 |
II FSK-20 | 20.4 | 0.098 | 735 | 37 | 970 | 36 | 150/150 |
注:
① 表內性能為氣體溫度20℃,大氣壓力為1013.25hpa(相當于760mmHg),氣體相對濕度70%,水循環供水溫度為15℃時的性能。
② 抽氣速率容差±10%。
③ 表內真空度數值,是指負于標準大氣壓的那部分壓力。 (1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg)
了解了水環真空泵,那么什么是它的汽蝕現象呢?
當水環泵接近極限壓力時,泵入口處的水開始出現沸騰現象(接近飽和壓力)。
當轉至泵的出口時,水中所形成的氣泡開始破裂。
這樣就會產生很大的噪聲,同時泵的驅動輪和泵腔等部件被逐漸破壞。
這種現象通常稱作氣蝕現象。
氣蝕的危害:
1、氣蝕時傳遞到危害葉輪及泵殼的沖擊波,加上液體中微量溶解的氧對金屬化學腐蝕的共同作用,在一定時間后,可使其表面出現斑痕及裂縫,甚至呈海綿狀逐步脫落;
2、發生氣蝕時,還會發出噪聲,進而使泵體振動;
3、同時由于蒸汽的生成使得液體的表觀密度下降,于是液體實際流量、出口壓力和效率都下降,嚴重時可導致完全不能輸出液體。
那么如何預防氣蝕呢?
可以采取以下措施來預防:
1、降低工作液溫度
2、在入口管道上開小孔
3、使用氣體噴射器
4、工作液采用更低飽和蒸汽壓的液體
5、葉輪采用防汽蝕能力較強的材料
