概述

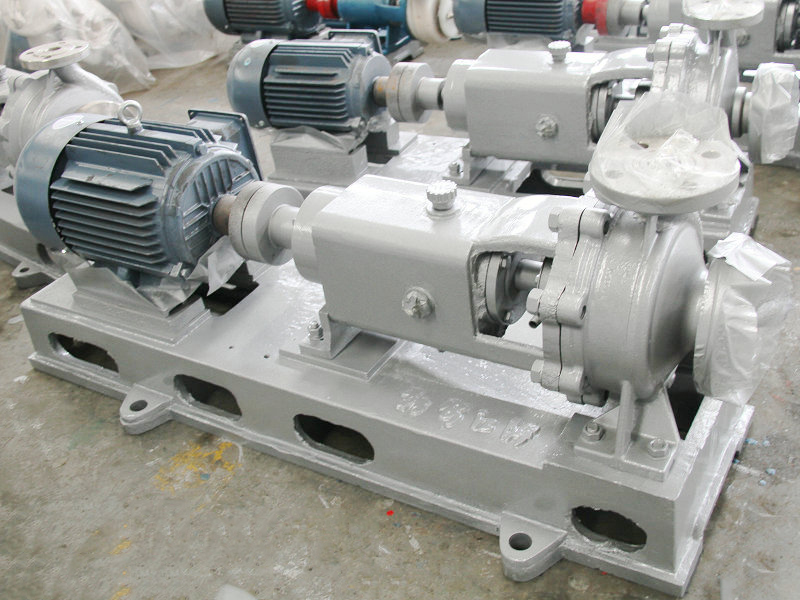

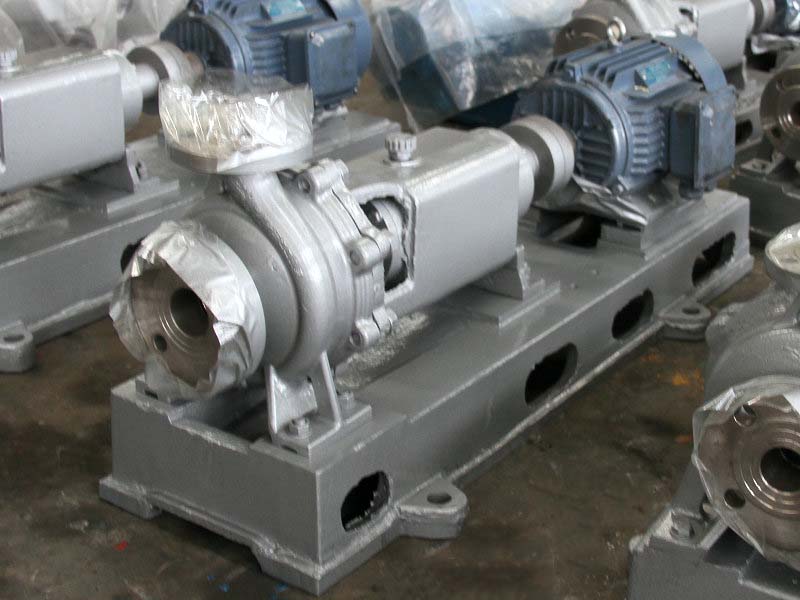

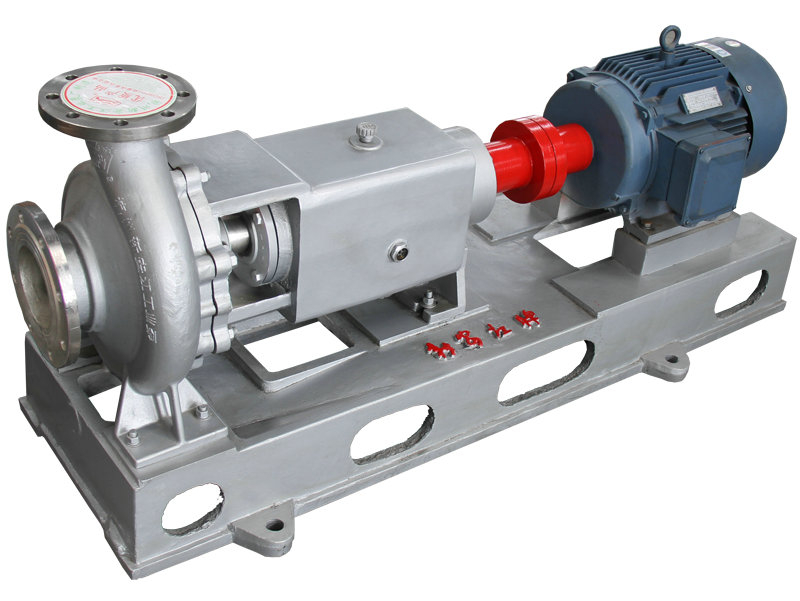

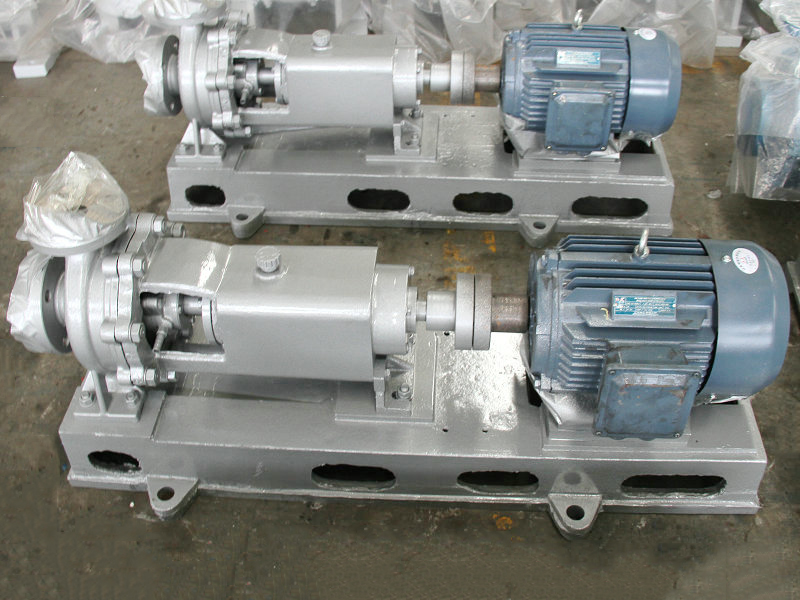

HT 化工通道泵是我公司在國外先進的泵制造基礎上，增加自己的設計元素而成的產品。該泵為單級單吸懸臂式結構，其性能參數符合GB5662（等效于 ISO2858）標準。
在設計上采用了國內外先進水力模型結合兩相流泵特點，開發出具有較高效率和固體通過能力的新型化工通道泵。 比 TW 和開式葉輪泵提高了 5%-10% 的效率，是節能型產品。在結構設計借鑒了美國 ANSI 標準，加粗了軸徑，縮短了懸臂比，消除了 TW 泵運行振動大，經常斷軸的弊病， 提高了運行穩定性， 降低了維修費用和運行成本。 超寬流道的葉輪，具有較強的漿料通過能力，采用國內質優的機械密封。
產品已成功應用于純堿、氯堿、制鹽、冶煉、造紙，環保等行業及易結晶，多顆粒環境。是純堿、氯堿、制鹽冶煉、造紙，環保等行業有固體顆粒環境的最佳輸送設備。
用途
 |
可輸送含顆粒直徑（3~5）mm,含固體少于20%的化工漿料。 如制堿和無機鹽中鹽漿及鹽泥的輸送； 有色金屬冶煉中的礦漿，母液，晶種，沉降后的塔底漿料，澎潤土的輸送； 造紙工業中的綠泥，白泥，黑液，石灰乳液的輸送； 發酵工業中各種中間件，乳酸，檸檬酸，食品添加劑，各種發酵漿液的輸送。 |
型號參數表
| 型號 |
轉速
(r/min)
|
流量
(m3/h)
|
揚程
(m)
|
軸功率 (kw) |
效率
(%)
|
電機功率 (kw) |
汽蝕余量
(m)
|
||
| 比重 R=1.00 | 比重 R=1.35 | 比重 R=1.84 | |||||||
| HT50-32-125 | 1450 | 6.3 | 5 | 0.19 | 45 | Y801-4/0.55 | Y801-4/0.55 | Y801-4/0.55 | 2.0 |
| HT50-32-125 | 2900 | 12.5 | 20 | 1.33 | 51 | Y90S-2/1.5 | Y90L-2/2.2 | Y100-2/3 | 2.0 |
| HT50-32-125A | 2990 | 11.3 | 16.2 | 1.02 | 49 | Y90S-2/1.5 | Y90S-2/1.5 | Y90L-2/2.2 | 2.0 |
| HT50-32-160 | 1450 | 6.3 | 8 | 0.34 | 40 | Y801-4/0.55 | Y801-4/0.55 | Y802-4/0.75 | 2.0 |
| HT50-32-160 | 2900 | 12.5 | 32 | 2.37 | 46 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/5.5 | 2.0 |
| HT50-32-160A | 2900 | 11.2 | 26 | 1.84 | 43 | Y901-2/2.2 | Y100L-2/3 | Y112M-2/4 | 2.0 |
| HT65-50-125 | 1450 | 12.5 | 5 | 0.31 | 55 | Y801-4/0.55 | Y801-4/0.55 | Y802-4/0.75 | 2.0 |
| HT65-50-125 | 2900 | 25 | 20 | 2.2 | 62 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/5.5 | 2.0 |
| HT65-50-125A | 2900 | 22.5 | 16 | 1.85 | 53 | Y901-2/2.2 | Y100L-2/3 | Y112M-2/4 | 2.0 |
| HT65-50-160 | 1450 | 12.5 | 8 | 0.53 | 51 | Y802-4/0.75 | Y90S-4/1.1 | Y90S-4/1.1 | 2.0 |
| HT65-50-160 | 2900 | 25 | 32 | 3.82 | 57 | Y112M-2/4 | Y132S1-2/5.5 | Y132S2-2/7.5 | 2.0 |
| HT65-50-160A | 2900 | 22.5 | 26 | 2.9 | 55 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/7.5 | 2.0 |
| HT80-65-125 | 1450 | 25 | 5 | 0.53 | 64 | Y802-4/0.75 | Y90S-4/1.1 | Y90S-4/1.1 | 2.0 |
| HT80-65-125 | 2900 | 50 | 20 | 3.9 | 69 | Y132S1-2/5.5 | Y132S1-2/5.5 | Y132S2-2/7.5 | 2.0 |
| HT80-65-125A | 2900 | 46.5 | 17.3 | 3.2 | 69 | Y112M-2/4 | Y132S1-2/5.5 | Y132S2-2/7.5 | 2.0 |
| HT80-65-160 | 1450 | 25 | 8 | 0.88 | 62 | Y90S-4/1.1 | Y90S-4/1.5 | Y100L1-4/2.2 | 2.3 |
| HT80-65-160 | 2900 | 50 | 32 | 6.5 | 67 | Y132S1-2/7.5 | Y160M1-2/11 | Y160M2-2/15 | 2.3 |
| HT80-65-160A | 2900 | 46 | 28 | 5.64 | 62 | Y132S1-2/7.5 | Y160M1-2/11 | Y160M1-2/11 | 2.3 |
| HT100-80-125 | 1450 | 50 | 5 | 1 | 69 | Y90L-4/1.5 | Y100L1-4/2.2 | Y100L2-4/3 | 2.0 |
| HT100-80-125 | 2900 | 100 | 20 | 7.36 | 74 | Y160M1-2/11 | Y160M2-2/15 | Y160L-2/18.5 | 4.3 |
| HT100-80-125A | 2900 | 93 | 17.3 | 6 | 73 | Y132S1-2/7.5 | Y160M2-2/11 | Y160M2-2/15 | 4.3 |
| HT100-80-160 | 1450 | 50 | 8 | 1.58 | 69 | Y100L1-4/2.2 | Y100L2-4/3 | Y112M-4/4 | 3.4 |
| HT100-80-160 | 2900 | 100 | 32 | 11.9 | 73 | Y160M2-2/15 | Y160L-2/18.5 | Y200L1-2/30 | 2.5 |
| HT100-80-160A | 2900 | 93 | 28 | 10.3 | 69 | Y160M1-2/11 | Y160M2-2/15 | Y160L-2/18.5 | 2.5 |
產品參數
| 性能數據 | 流量范圍 | 5.2-400m³/h |
| 揚程范圍 | 5-80m | |
| 介質溫度 | -20℃＜T＜+105℃，特殊措施可達175℃ | |
| 環境溫度 | 不超過40℃ | |
| 最高工作壓力 | ≤1.6MPa | |
| 電機數據 | 配套功率 | 1.1-110KW |
| 電壓 | 380V | |
| 頻率 | 50-60HZ | |
| 轉數 | 1450/2900/r/min | |
| 防護等級 | IP54/IP55/IP65 | |
| 絕緣等級 | F | |
| 材料 | 泵體、泵蓋、葉輪 | 不銹鋼 |
| 泵軸 | 不銹鋼 | |
| 機械密封 |
|
