水環式真空泵的安裝步驟:
1、水環泵機組整體安裝時,在基礎上用斜鐵找水平(軸線水平)。
2、電機軸心與泵軸中心必須同心,若真空泵與電機分別裝在泵底座上,兩半聯軸器上、下、左、右四個位置,
應符合下圖尺寸要求
3、手動轉動聯軸器數圈,泵軸應轉動靈活
水環式真空泵管路的安裝布置:
水環泵安裝管路時,特別是進氣水管路,要先清除管路焊渣、鐵銹及臟物。
對于新啟用管路,應裝上20-30目英寸濾網。
運行一周后,應停機清洗濾網,再運行三周,作第二次清洗,直到系統清潔后,方可拆除濾網。
水環泵檢查進、排氣管路密封性。
進、排氣管徑及閥們口徑應不小于水環式真空泵連接口徑。
根據不同使用特點,管路系統可參照下圖的布置形式。

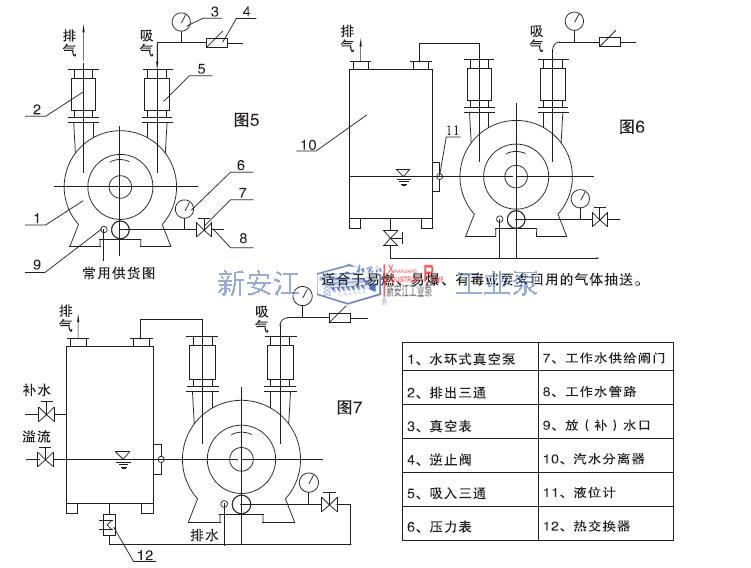

水環式真空泵管路布置圖
杭州新安江工業泵有限公司全程提供有關水環式真空泵的安裝指導!
